Védelmi áramváltók
2017-02-20

 Védelmi áramváltók általános műszaki leírás

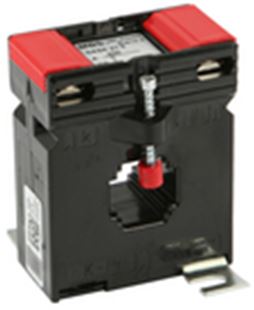

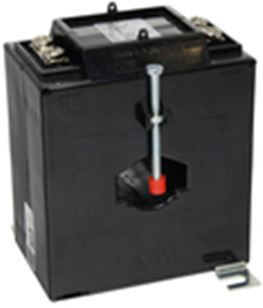

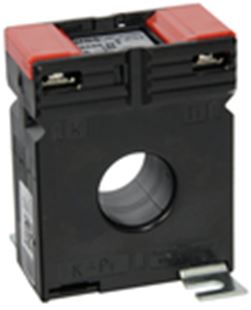

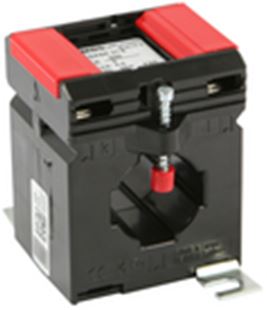

SASR 22.3 SASK 21.3 SASK 31.5 SASK 31.6
SASR 22.3 SASK 21.3 SASK 31.5 SASK 31.6
Max. vezeték átmérő: 22.5 mm
Szélesség: 61 mm
Magasság: 75.5 mm
Mélység: 35 mm
Primer áram: 125…300 A
Szekunder áram: 5 A vagy 1 A (opció: 2 A)
Védelmi osztály: 5P5 / 10P5
Max. sínméret: 20x10 mm
Max. vezeték átmérő: 19.2 mm
Szélesség: 61 mm
Magasság: 75.5 mm
Mélység: 48 mm
Primer áram: 125…200 A
Szekunder áram: 5 A vagy 1 A (opció: 2 A)
Védelmi osztály: 5P5 / 10P5
Max. sínméret: 30x10 mm, 2x20x10 mm
Max. vezeték átmérő: 28 mm
Szélesség: 61 mm
Magasság: 75.5 mm
Mélység: 68 mm
Primer áram: 100 (75)…750 A
Szekunder áram: 5 A vagy 1 A (opció: 2 A)
Védelmi osztály: 5P5 / 10P5
Max. sínméret: 30x10 mm, 20x13 mm
Max. vezeték átmérő: 23 mm
Szélesség: 95 mm
Magasság: 116 mm
Mélység: 74 mm
Primer áram: 50…600 A
Szekunder áram: 5 A vagy 1 A (opció: 2 A)
Védelmi osztály: 5P5 / 10P5 / 5P10 / 10P10

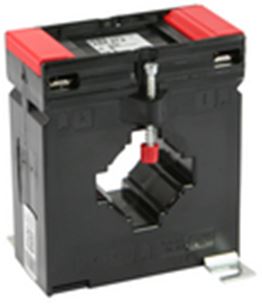

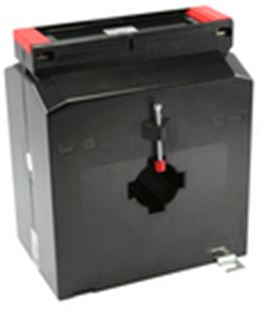

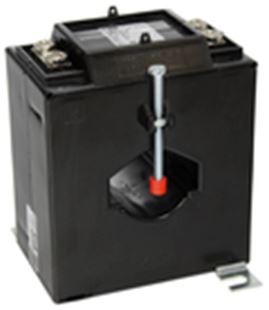

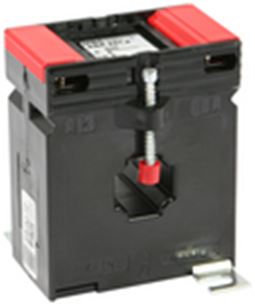

SASK 421.4 SASK 41.4 SASK 41.6 SASK 41.10
SASK 421.4 SASK 41.4 SASK 41.6 SASK 41.10
Max. sínméret: 20x10 mm
Max. vezeték átmérő: 20 mm
Szélesség: 71 mm
Magasság: 85.5 mm
Mélység: 58 mm
Primer áram: 200…400 A
Szekunder áram: 5 A vagy 1 A (opció: 2 A)
Védelmi osztály: 5P5 / 10P5
Max. sínméret: 40x10 mm, 2x30x5 mm
Max. vezeték átmérő: 32 mm
Szélesség: 71 mm
Magasság: 85.5 mm
Mélység: 58 mm
Primer áram: 120…750 A
Szekunder áram: 5 A vagy 1 A (opció: 2 A)
Védelmi osztály: 5P5 / 10P5
Max. sínméret: 40x12 mm, 30x15 mm
Max. vezeték átmérő: 32 mm
Szélesség: 85 mm
Magasság: 116 mm
Mélység: 74 mm
Primer áram: 100…600 A
Szekunder áram: 5 A vagy 1 A (opció: 2 A)
Védelmi osztály: 5P5 / 10P5 / 5P10 / 10P10
Max. sínméret: 40x10 mm
Max. vezeték átmérő: 32 mm
Szélesség: 150 mm
Magasság: 175.5 mm
Mélység: 114 mm
Primer áram: 100…800 A
Szekunder áram: 5 A vagy 1 A (opció: 2 A)
Védelmi osztály: 5P5 / 10P5 / 5P10 / 10P10

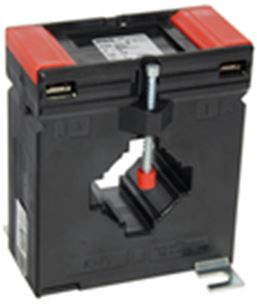

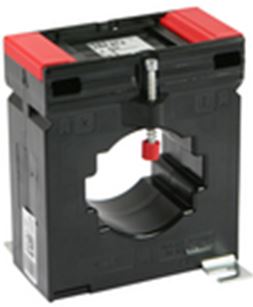

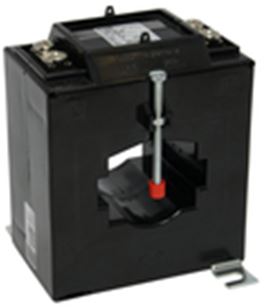

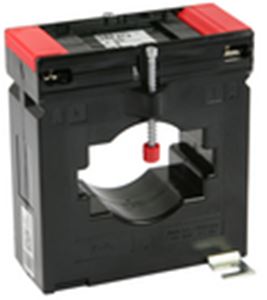

SASK 541.4 SASK 51.4 SASK 51.6 SASK 61.4
SASK 541.4 SASK 51.4 SASK 51.6 SASK 61.4
Max. sínméret: 40x10 mm, 2x30x5 mm
Max. vezeték átmérő: 32 mm
Szélesség: 86 mm
Magasság: 98.5 mm
Mélység: 58 mm
Primer áram: 100…1000 A
Szekunder áram: 5 A vagy 1 A (opció: 2 A)
Védelmi osztály: 5P5 / 10P5 / 5P10 / 10P10
Max. sínméret: 50x12 mm, 2x40x10 mm
Max. vezeték átmérő: 44 mm
Szélesség: 86 mm
Magasság: 98.5 mm
Mélység: 58 mm
Primer áram: 100…1250 A
Szekunder áram: 5 A vagy 1 A (opció: 2 A)
Védelmi osztály: 5P5 / 10P5
Max. sínméret: 50x12 mm, 40x30 mm
Max. vezeték átmérő: 40 mm
Szélesség: 95 mm
Magasság: 116 mm
Mélység: 74 mm
Primer áram: 150…1000 A
Szekunder áram: 5 A vagy 1 A (opció: 2 A)
Védelmi osztály: 5P5 / 10P5 / 5P10 / 10P10
Max. sínméret: 60x10 mm, 2x50x10 mm
Max. vezeték átmérő: 44 mm
Szélesség: 96 mm
Magasság: 105.5 mm
Mélység: 58 mm
Primer áram: 200…1250 A
Szekunder áram: 5 A vagy 1 A (opció: 2 A)
Védelmi osztály: 5P5 / 10P5

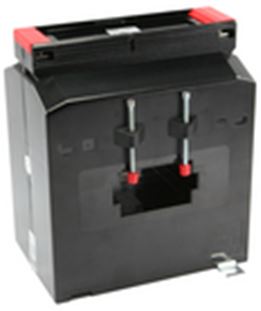

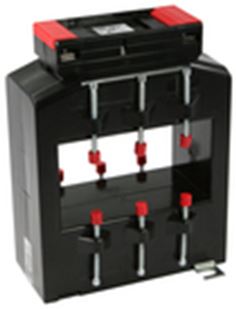

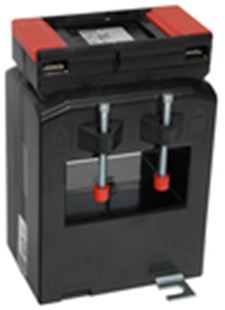

SASK 61.10 SASK 63.6 SASK 105.6
SASK 61.10 SASK 63.6 SASK 105.6
Max. sínméret: 60x10 mm, 50x30 mm
Szélesség: 150 mm
Magasság: 175.5 mm
Mélység: 114 mm
Primer áram: 250…2000 A
Szekunder áram: 5 A vagy 1 A (opció: 2 A)
Védelmi osztály: 5P5 / 10P5 / 5P10 / 10P10
Max. sínméret: 60x30 mm
Max. vezeték átmérő: 30 mm
Szélesség: 88 mm
Magasság: 129 mm
Mélység: 78 mm
Primer áram: 200…1000 A
Szekunder áram: 5 A vagy 1 A (opció: 2 A)
Védelmi osztály: 5P5 / 10P5
Max. sínméret: 100x55 mm
Max. vezeték átmérő: 55 mm
Szélesség: 129 mm
Magasság: 167 mm
Mélység: 78 mm
Primer áram: 600…1600 A
Szekunder áram: 5 A vagy 1 A (opció: 2 A)
Védelmi osztály: 5P5 / 10P5
