Sínre, kábelre húzható áramváltók
2016-12-07

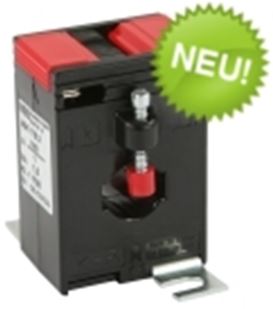

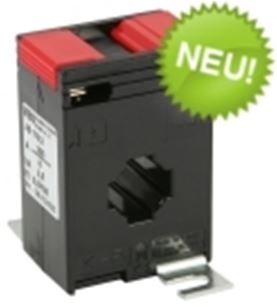

| AS 176.3 | ASK 176.3 | ASK 205.3 | ASK 21.3 |
 |
 |
 |
 |
| Max. sínméret: 17x6 mm Max. vezeték átmérő: 15.2 mm Szélesség: 45 mm Magasság: 65 mm Mélység: 30 mm Primer áram: 75…250 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.5, 1, 3 |
Max. sínméret: 17x6 mm Max. vezeték átmérő: 15.2 mm Szélesség: 45 mm Magasság: 65 mm Mélység: 30 mm Primer áram: 75…250 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.5, 1, 3 |
Max. sínméret: 20x5 mm Max. vezeték átmérő: 17.5 mm Szélesség: 49.5 mm Magasság: 65 mm Mélység: 50 mm Primer áram: 60…400 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 1 |
Max. sínméret: 20x10 mm Max. vezeték átmérő: 19.2 mm Szélesség: 61 mm Magasság: 75.5 mm Mélység: 48 mm Primer áram: 40…600 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.2S, 0.5, 1 (opció: 0.2, 0.5S) |

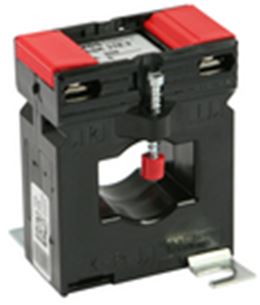

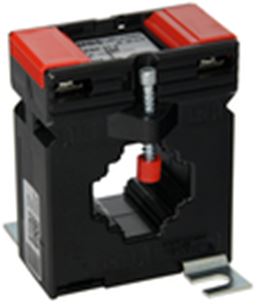

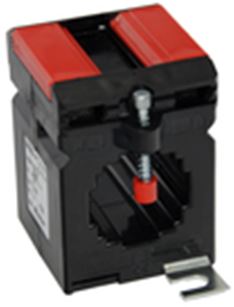

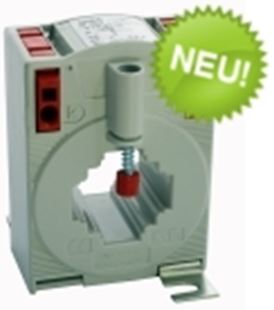

| ASK 231.5 | ASK 31.3 | ASK 318.3 | CTB 31.35 |
 |
 |
 |
 |
| Max. sínméret: 30x10 mm Max. vezeték átmérő: 28 mm Szélesség: 50 mm Magasság: 70 mm Mélység: 68 mm Primer áram: 50…600 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.5, 1 |
Max. sínméret: 30x10 mm, 2x20x10 mm Max. vezeték átmérő: 28 mm Szélesség: 50 mm Magasság: 70 mm Mélység: 68 mm Primer áram: 50…750 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.2S, 0.5 1 (opció: 0.2, 0.5S) |
Max. sínméret: 31x18 mm Max. vezeték átmérő: 26 mm Szélesség: 61 mm Magasság: 75.5 mm Mélység: 48 mm Primer áram: 60…750 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.5, 1 |
Max. sínméret: 30x10 mm, 25x12 mm, 20x20 mm Max. vezeték átmérő: 25.7 mm Szélesség: 60 mm Magasság: 80.9 mm Mélység: 52 mm Primer áram: 50…750 A Szekunder áram: 5 A vagy 1 A Pontossági osztály: 0.2, 0.2S, 0.5, 0.5S, 1 |

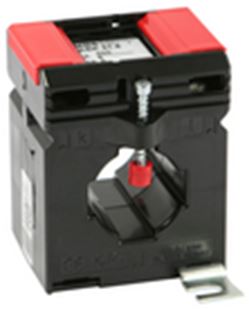

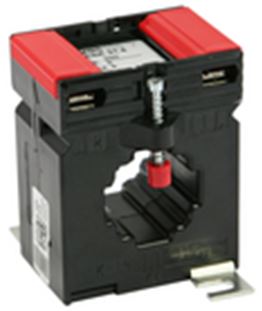

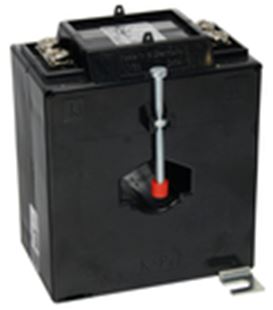

| ASK 31.4 | ASK 31.5 | ASK 31.6 | ASK 41.3 |
 |
 |
 |
 |
| Max. sínméret: 30x10 mm, 2x20x10 mm Max. vezeték átmérő: 28 mm Szélesség: 61 mm Magasság: 75.5 mm Mélység: 58 mm Primer áram: 50…750 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.2S, 0.5 (opció: 0.2, 0.5S) |
Max. sínméret: 30x10 mm, 2x20x10 mm Max. vezeték átmérő: 28 mm Szélesség: 61 mm Magasság: 75.5 mm Mélység: 68 mm Primer áram: 40…750 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.5, 1 (opció: 0.2, 0.5S) |
Max. sínméret: 30x10 mm, 20x13 mm Max. vezeték átmérő: 23 mm Szélesség: 95 mm Magasság: 116 mm Mélység: 74 mm Primer áram: 30…750 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.5, 1 (opció: 0.2, 0.5S) |
Max. sínméret: 40x12 mm, 32x18 mm Max. vezeték átmérő: 26 mm Szélesség: 61 mm Magasság: 75.5 mm Mélység: 48 mm Primer áram: 100…800 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 1 |

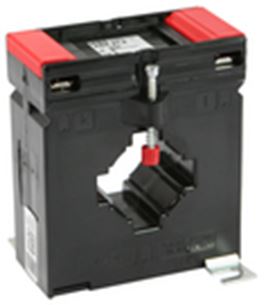

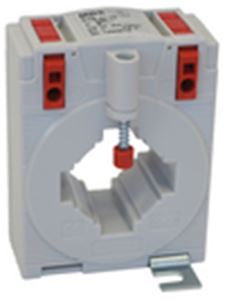

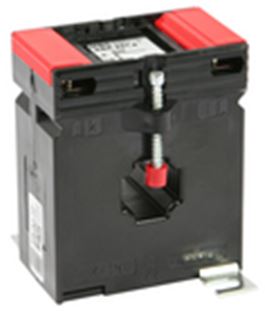

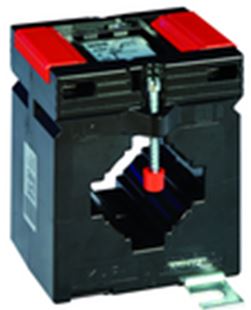

| ASK 421.4 | CTB 41.35 | ASK 41.4 | ASK 41.5 |
 |
 |
 |
 |
| Max. sínméret: 20x10 mm Max. vezeték átmérő: 20 mm Szélesség: 71 mm Magasság: 85.5 mm Mélység: 58 mm Primer áram: 30…500 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.5, 1 |
Max. sínméret: 40x10 mm, 30x15 mm Max. vezeték átmérő: 31.8 mm Szélesség: 70 mm Magasság: 91.15 mm Mélység: 52 mm Primer áram: 75…1000 A Szekunder áram: 5 A vagy 1 A Pontossági osztály: 0.2, 0.2S, 0.5, 0.5S, 1 |
Max. sínméret: 40x10 mm, 2x30x5 mm Max. vezeték átmérő: 32 mm Szélesség: 71 mm Magasság: 85.5 mm Mélység: 58 mm Primer áram: 50…1000 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.5, 1 (opció: 0.2, 0.5S) |
Max. sínméret: 40x10 mm, 2x30x5 mm Max. vezeték átmérő: 32 mm Szélesség: 71 mm Magasság: 85.5 mm Mélység: 68 mm Primer áram: 50…1000 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.5, 1 (opció: 0.2, 0.5S) |

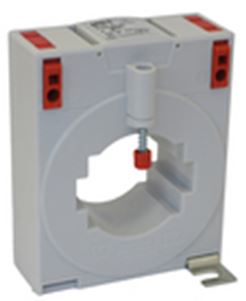

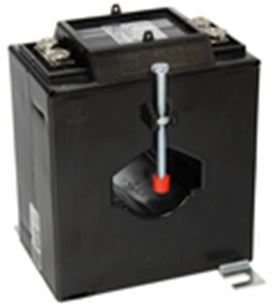

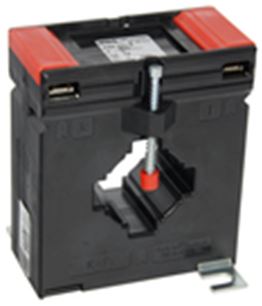

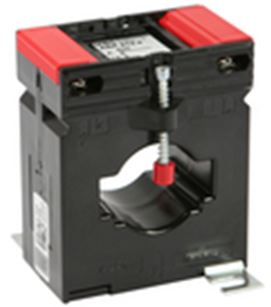

| ASK 412.4 | ASK 41.6 | ASK 541.4 | CTB 51.35 |
 |
 |
 |
 |
| Max. sínméret: 40x12 mm, 30x15 mm Max. vezeték átmérő: 30.5 mm Szélesség: 71 mm Magasság: 85.55 mm Mélység: 58 mm Primer áram: 50…800 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.5, 1 |
Max. sínméret: 40x12 mm, 30x15 mm Max. vezeték átmérő: 32 mm Szélesség: 95 mm Magasság: 116 mm Mélység: 74 mm Primer áram: 50…1000 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.5, 1 (opció: 0.2, 0.5S) |
Max. sínméret: 40x10 mm, 2x30x5 mm Max. vezeték átmérő: 32 mm Szélesség: 86 mm Magasság: 98.5 mm Mélység: 58 mm Primer áram: 30…1000 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.2S, 0.5, 1 (opció: 0.2, 0.5S) |
Max. sínméret: 50x12 mm, 40x30 mm Max. vezeték átmérő: 43.7 mm Szélesség: 85 mm Magasság: 105 mm Mélység: 52 mm Primer áram: 100…1250 A Szekunder áram: 5 A vagy 1 A Pontossági osztály: 0.2, 0.2S, 0.5, 0.5S, 1 |

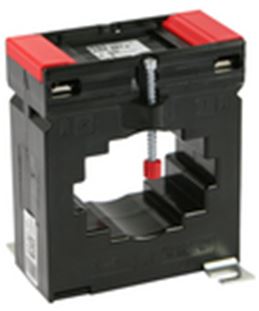

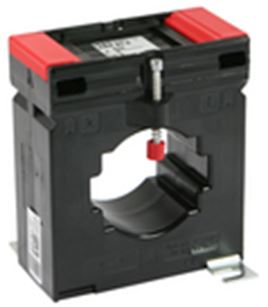

| ASK 51.4 | ASK 51.6 | ASK 561.4 | CTB 61.35 |
 |
 |
 |
 |
| Max. sínméret: 50x12 mm, 2x40x10 mm Max. vezeték átmérő: 44 mm Szélesség: 86 mm Magasság: 98.5 mm Mélység: 58 mm Primer áram: 100…1250 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.2S, 0.5, 1 (opció: 0.2, 0.5S) |
Max. sínméret: 50x12 mm, 40x30 mm Max. vezeték átmérő: 40 mm Szélesség: 95 mm Magasság: 116 mm Mélység: 74 mm Primer áram: 100…1250 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.5, 1 (opció: 0.2, 0.5S) |
Max. sínméret: 60x10 mm, 30x40 mm, 2x50x10 mm Max. vezeték átmérő: 44 mm Szélesség: 86 mm Magasság: 98.5 mm Mélység: 58 mm Primer áram: 200…1250 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.5, 1 |
Max. sínméret: 63x10 mm, 50x30 mm Max. vezeték átmérő: 43.7 mm Szélesség: 95 mm Magasság: 141.86 mm Mélység: 52 mm Primer áram: 200…1600 A Szekunder áram: 5 A vagy 1 A Pontossági osztály: 0.2, 0.2S, 0.5, 0.5S, 1 |

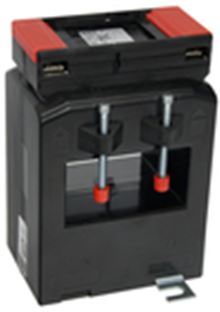

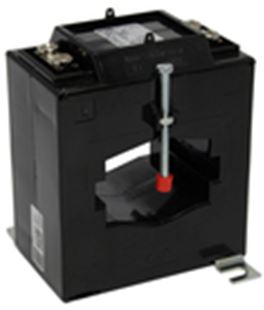

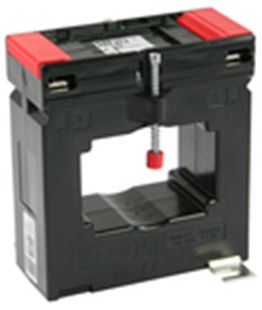

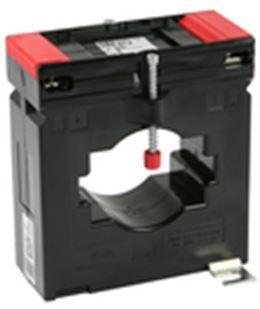

| ASK 61.4 | ASK 61.6 | ASK 63.4 | ASK 63.6 |
 |
 |
 |
 |
| Max. sínméret: 63x10 mm, 2x50x10 mm Max. vezeték átmérő: 44 mm Szélesség: 96 mm Magasság: 105.5 mm Mélység: 58 mm Primer áram: 200…1600 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.2S, 0.5, 1 (opció: 0.2, 0.5S) |
Max. sínméret: 60x10 mm, 50x30 mm Max. vezeték átmérő: 40 mm Szélesség: 95 mm Magasság: 116 mm Mélység: 74 mm Primer áram: 100…1600 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.5, 1 (opció: 0.2, 0.5S) |
Max. sínméret: 60x30 mm, 50x40 mm Max. vezeték átmérő: 44 mm Szélesség: 96 mm Magasság: 105.5 mm Mélység: 58 mm Primer áram: 300…2000 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.5, 1 |
Max. sínméret: 60x30 mm Max. vezeték átmérő: 30 mm Szélesség: 88 mm Magasság: 129 mm Mélység: 78 mm Primer áram: 200…1600 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.5, 1, (opció: 0.2, 0.5S) |

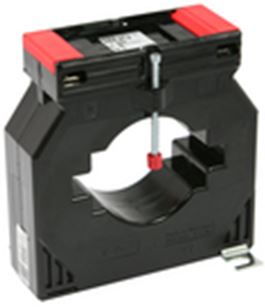

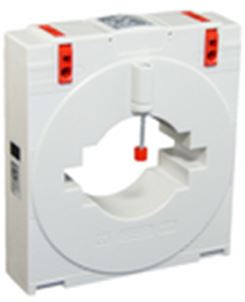

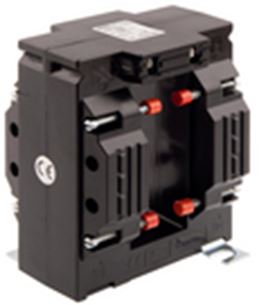

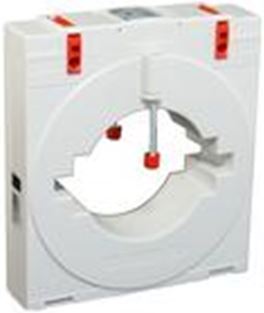

| CTB 81.35 | ASK 81.4 | ASK 83.4 | CTB 101.35 |
 |
 |
 |
 |
| Max. sínméret: 80x10 mm, 60x30 mm Max. vezeték átmérő: 54.7 mm Szélesség: 120 mm Magasság: 134.66 mm Mélység: 52 mm Primer áram: 400…2000 A Szekunder áram: 5 A vagy 1 A Pontossági osztály: 0.2, 0.2S, 0.5, 0.5S, 1 |
Max. sínméret: 80x10 mm, 60x30 mm, 2x60x10 mm Max. vezeték átmérő: 55 mm Szélesség: 120 mm Magasság: 123.5 mm Mélység: 58 mm Primer áram: 400…2000 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.2S, 0.5, 1 (opció: 0.2, 0.5S) |
Max. sínméret: 84x34 mm Max. vezeték átmérő: 34 mm Szélesség: 96 mm Magasság: 117 mm Mélység: 68 mm Primer áram: 300…2000 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.5, 1 |
Max. sínméret: 100x10 mm, 80x30 mm Max. vezeték átmérő: 70 mm Szélesség: 130 mm Magasság: 147.49 mm Mélység: 52 mm Primer áram: 400…2500 A Szekunder áram: 5 A vagy 1 A Pontossági osztály: 0.2, 0.2S, 0.5, 0.5S, 1 |

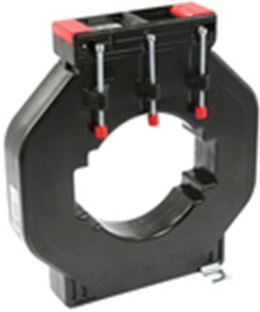

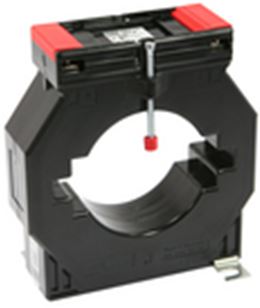

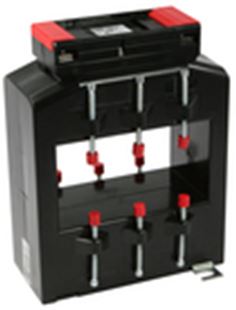

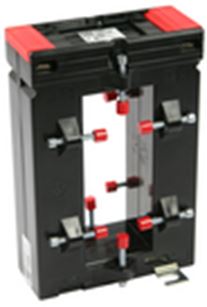

| ASK 101.4 | ASK 103.3 | ASK 103.41 | ASK 105.6 |
 |
 |
 |
 |
| Max. sínméret: 100x10 mm, 2x80x10 mm Max. vezeték átmérő: 70 mm Szélesség: 130 mm Magasság: 141 mm Mélység: 58 mm Primer áram: 500…2000 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.5, 1 |
Max. sínméret: 2x100x10 mm, 3x80x10 mm Max. vezeték átmérő: 85 mm Szélesség: 172 mm Magasság: 184.8 mm Mélység: 52 mm Primer áram: 750…3000 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.5, 1 |
Max. sínméret: 103x41 mm Max. vezeték átmérő: 40 mm Szélesség: 99 mm Magasság: 150 mm Mélység: 58 mm Primer áram: 400…2000 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.5, 1 |
Max. sínméret: 100x55 mm Max. vezeték átmérő: 55 mm Szélesség: 129 mm Magasság: 167 mm Mélység: 78 mm Primer áram: 600…3000 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.2S, 0.5, 1 (opció: 0.2, 0.5S) |

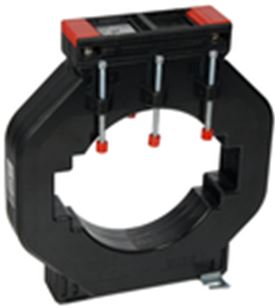

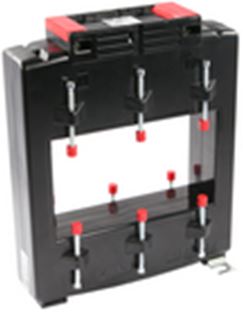

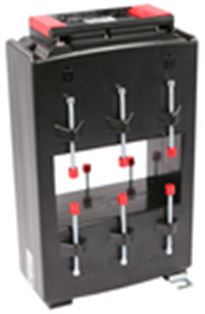

| ASK 105.6N | ASK 123.3 | ASK 127.4 | ASK 127.6 |
 |
 |
 |
 |
| Max. sínméret: 100x55 mm Max. vezeték átmérő: 55 mm Szélesség: 129 mm Magasság: 214 mm Mélység: 78 mm Primer áram: 2500…5000 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.5, 1 |
Max. sínméret: 123x30 mm, 3x100x10 mm Max. vezeték átmérő: 100 mm Szélesség: 172 mm Magasság: 184.8 mm Mélység: 52 mm Primer áram: 750…3000 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0,2S, 0.5, 1 (opció: 0.2, 0.5S) |
Max. sínméret: 120x70 mm Max. vezeték átmérő: 70 mm Szélesség: 159 mm Magasság: 195.3 mm Mélység: 58 mm Primer áram: 1000…2500 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.5, 1 |
Max. sínméret: 120x70 mm Max. vezeték átmérő: 70 mm Szélesség: 205 mm Magasság: 203 mm Mélység: 78 mm Primer áram: 1000…6000 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.5, 1 |

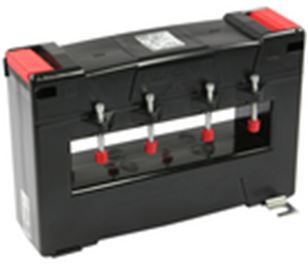

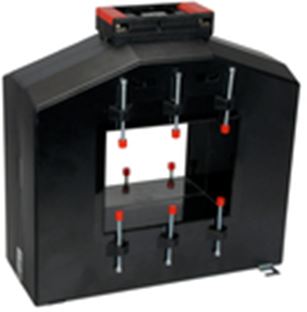

| ASK 128.4 | ASK 129.10 | ASK 130.3 | ASK 130.5 |
 |
 |
 |
 |
| Max. sínméret: 128x38 mm Max. vezeték átmérő: 38 mm Szélesség: 100 mm Magasság: 175 mm Mélység: 58 mm Primer áram: 400…2500 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.5, 1 |
Max. sínméret: 120x90 mm Max. vezeték átmérő: 90 mm Szélesség: 250 mm Magasság: 247 mm Mélység: 118 mm Primer áram: 1000…7500 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.5, 1 |
Max. sínméret: 130x25 mm Max. vezeték átmérő: 25 mm Szélesség: 180 mm Magasság: 100 mm Mélység: 50 mm Primer áram: 300…1600 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.2S, 0.5, 1 (opció: 0.2, 0.5S) |
Max. sínméret: 130x30 mm Max. vezeték átmérő: 30 mm Szélesség: 180 mm Magasság: 120 mm Mélység: 68 mm Primer áram: 300…3200 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.2S, 0.5, 1 (opció: 0.2, 0.5S) |

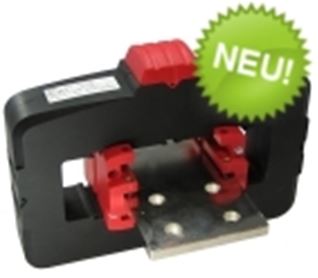

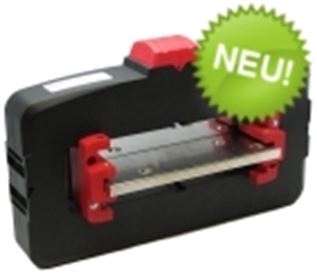

| ASK 165.5 | ASK 205.5 | ||
 |
 |
||
| Max. sínméret: 190x60 mm, 3x160x10 mm Szélesség: 266 mm Magasság: 192 mm Mélység: 100 mm Primer áram: 1000…5000 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.2, 0.5, 1 Rendelésre: védelmi |
Max. sínméret: 230x60 mm, 3x200x10 mm Szélesség: 306 mm Magasság: 192 mm Mélység: 100 mm Primer áram: 1200…6000 A Szekunder áram: 5 A vagy 1 A (opció: 2 A) Pontossági osztály: 0.2, 0.5, 1 Rendelésre: védelmi |
