Kapcsolótáblába építhető vonalíró regisztráló
Típus 144RL

144mm x 144mm x 250mm
beszerelhető ház

Főbb jellemzők

  • 1, 2 vagy 3 mérőhely és méréstartomány
  • Zavaríró funkció külső start/ stop funkció
  • 4 határérték, tetszőleges beállítással
  • AC-hálózatcsatlakozás
  • Mérőbemenet:
    egyenáram, egyenfeszültség
    egységjelek
    közvetlen érzékelő csatlakozás

Ismertetés
A vonaliró egyenfeszültség-, egyenáram- és ellenállás mért értékek analóg kijelzésére és feljegyzésére szolgál. Valamennyi fizikai mennyiség, amelyet ezekre a jelekre át lehet alakítani, regisztrálható a 144 RL műszerrel. A műszert ellenállás-hőmérők, távadók és hőelemek közvetlen csatlakoztatására tervezték.
A 4 határérték tetszőlegesen hozzárendelhető a bemenő csatornákhoz és kódoló dugasszal beállítható. A papírtovábbítás start-/ stop-működtetése külső kapcsolókkal végezhető. Ha a műszert zavaríróként alkalmazzuk, akkor a papírtovábbítás a 60-szorosára növekedik.
A regisztrátum tekercselt vagy hajtogatott papír lehet.

Regisztráló műszaki adatai:

Bemenet
alaphiba: 0,5 %
Hőmérsékletváltozás hatása: <= 0,2%/ 10K
Írásszélesség: 100 mm
Látható diagramhossz: 80 mm
Papírtovábbítás (átkapcsolható): 0, 10, 20, 60, 120, 240, 600,
1200, 3600, 7200, 14400 mm/h
Színkombináció: 1 csatorna kék
2 csatorna kék-piros
3 csatorna kék-piros-zöld
Áram
legkisebb/ legnagyobb méréstartomány: 50 uA/ 20 mA
Feszültség
legkisebb/ legnagyobb méréstartomány: 5 mV/ 20 V
Ellenállás
legkisebb/ legnagyobb méréstartomány: 10 ohm/ 300 ohm
Ellenálláshőmérő (Pt 100)
2- vagy 3-vezetékes csatlakozás vezetékkiegyenlítő ellenállás: max. 20 ohm
Hőelemek
Fe/CuNi(J); NiCr/Ni(K); Pt 30%Rh/ Pt 6% Rh(B);
Pt 10% Rh/ Pt(S) belső összehasonlító hely-hőmérsékletkompenzáció
vonatkozó hőmérséklet: 20 °C
hőmérsékletbefolyás: 0,5 K ± 0,2 K/ 10 K
Távadó
3 vezetékes kapcsolás, szabványos távadó
Határérintkezők
száma 4, tetsz. hozzárendelés
beállítási tartomány 0...100%
relé kimenet 230V; 5A
Csatlakozási feltételek
csatlakozások: szigetelt sorozatkapcsok
beköthető vezetékkeresztmetszet: 0,14...2,5 mm2
hálózati csatlakozás: 230 VAC (+6%, -10%; 45...65 Hz)
teljesítményfelvétel: <15 VA
Alkalmazási- szállítási- tárolási feltételek
működési hőmérséklettartomány: 0...50 °C
tárolási hőmérséklettartomány: 5...35 °C
védettség: IP 42 kapcsolótábla előtt, IP 20 kapcsok

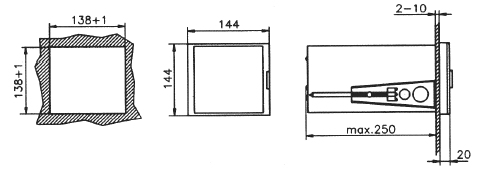

Beépítési méretek
