AC feszültség

1 fázisú kivitel, AC átlagértékre.
Bemenet:
0…5 V-tól 0…600 V-ig (45…65 Hz)
Kimenet: analóg DC feszültség/áram vagy RS485
Táplálás: 5V, 12V, 24V, 48 VDC ±50 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
55...264 VAC bemenet esetén külső tápfeszültség nélkül is rendelhető.
Modul szélessége:
22,5 mm



Nettó ár: 40.600,- Ft
Bruttó ár: 51.562,- Ft

Egyfázisú kivitel AC effektív értékre
Bemenet: 0…5 V-tól 0…600 V-ig (45…65 Hz)
Kimenet: analóg DC feszültség/áram vagy RS485
Táplálás: 5V, 12V, 24V, 48 VDC ±50 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
55...264 VAC bemenet esetén külső tápfeszültség nélkül is rendelhető.
Modul szélessége:
22,5 mm

SPAN és OFFSET állítás előlapról; pontosság: 0,3%; válaszidő <70 ms;
Bemenet: 0-60 mV AC és 0-600 VAC
Kimenet: 0-1/10 V, 0/4-20 mA
Táplálás: 230 VAC
Leválasztás:
Bemenet-Kimenet 3,5 kV (60 s), optikai
Táp-Bemenet 3,5 kV (60 s), galvanikus
AC táp-Kimenet 3,5 kV (60 s), galvanikus
Modul szélessége:37 mm

SPAN és OFFSET állítás előlapról; pontosság: 0,3%; válaszidő <70 ms;
Bemenet: 0-60 mV AC és 0-600 VAC
Kimenet: 0-1/10 V, 0/4-20 mA
Táplálás: 115 VAC
Leválasztás:
Bemenet-Kimenet 3,5 kV (60 s), optikai
Táp-Bemenet 3,5 kV (60 s), galvanikus
AC táp-Kimenet 3,5 kV (60 s), galvanikus
Modul szélessége:37 mm.

SPAN és OFFSET állítás előlapról; pontosság: 0,3%; válaszidő <70 ms;
Bemenet: 0-60 mV AC és 0-600 VAC;
Kimenet: 0-1/10 V, 0/4-20 mA
Táplálás: 24 VDC
Leválasztás:
Bemenet-Kimenet 3,5 kV (60 s), optikai
Táp-Bemenet 3,5 kV (60 s), galvanikus
DC táp-Kimenet 1 kV (60 s), galvanikus
Modul szélessége: 22,5 mm.

1 fázisú, segédtáp nélküli kivitel
Bemenet: RMS 150/300/500 V, 57,8…600 V (<1,5 VA, 50/60/400 Hz).
Működési tartomány: 15-125 % Un.
Kimenet: 0-1/5/10/20 mA, 0-5/10 V
Modul szélessége: 55 mm.

AC áram

1 fázisú kivitel, AC átlagértékre.
Bemenet: 0…0.06 A-től 0…5 A-ig (45…65 Hz)
Kimenet: analóg DC feszültség/áram vagy RS485
Táplálás: 5V, 12V, 24V, 48 VDC ±50 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
Modul szélessége: 22,5 mm

Nettó ár: 40.600,- Ft
Bruttó ár: 51.562,- Ft

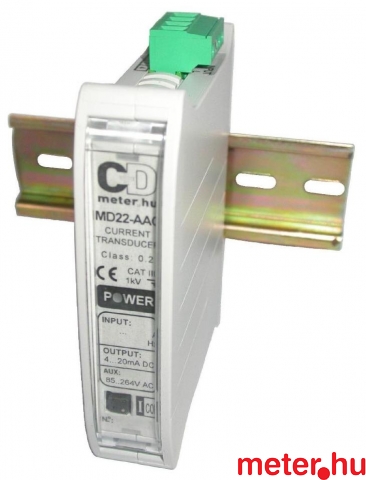

Egyfázisú kivitel AC effektív értékre
Bemenet: 0…0.06 A-től 0…5 A-ig (45…65 Hz)
Kimenet: analóg DC feszültség/áram vagy RS485
Táplálás: 5V, 12V, 24V, 48 VDC ±50 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
Modul szélessége: 22,5 mm

Galvanikus leválasztás: kimenet, bemenet és táp között: 3,5 kV,  SPAN és OFFSET állítás előlapról; pontosság: 0,3%; válaszidő <70 ms;
Bemenet: 0-100 mA…0-5 AC
Kimenet: 0-1/10 V, 0/4-20 mA
Táplálás: 230 VAC
Leválasztás:
Bemenet-Kimenet 3,5 kV (60 s), optikai
Táp-Bemenet 3,5 kV (60 s), galvanikus
AC táp-Kimenet 3,5 kV (60 s), galvanikus
Modul szélessége:37 mm.

SPAN és OFFSET állítás előlapról; pontosság: 0,3%; válaszidő <70 ms;
Bemenet: 0-100 mA…0-5 AC
Kimenet: 0-1/10 V, 0/4-20 mA
Táplálás: 115 VAC
Leválasztás:
Bemenet-Kimenet 3,5 kV (60 s), optikai
Táp-Bemenet 3,5 kV (60 s), galvanikus
AC táp-Kimenet 3,5 kV (60 s), galvanikus
Modul szélessége:37 mm

SPAN és OFFSET állítás előlapról; pontosság: 0,3%; válaszidő <70 ms;
Bemenet: 0-100 mA…0-5 AC; modul szélessége:22,5 mm
Kimenet: 0-1/10 V, 0/4-20 mA
Táplálás: 24 VDC
Leválasztás:
Bemenet-Kimenet 3,5 kV (60 s), optikai
Táp-Bemenet 3,5 kV (60 s), galvanikus
DC táp-Kimenet 1 kV (60 s), galvanikus
Modul szélessége: 22,5 mm

3 fázisú, segédtáp nélküli kivitel
Bemenet: RMS X/1, X/5 A áramváltó, 0,5…10 A direkt (<1 VA, 50/60/400 Hz).
Működési tartomány: 10-125 % In.
Kimenet: 0-1/5/10/20 mA, 0-5/10 V
Modul szélessége: 100 mm.

DC feszültség
Nettó ár: 37.200,- Ft
Bruttó ár: 47.244,- Ft

Bemenet: 0…±0.06 V-tól 0…±600 V-ig
Kimenet: analóg DC feszültség/áram vagy RS485.
Táplálás: 5V, 12V, 24V, 48 VDC ±50 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
72…370 V DC bemenet esetén, külső tápfeszültség nélkül is kérhető.
Modul szélessége: 22,5 mm.

Hőelem bemenetekre

Bemenet: NiCr-Ni (K típus): -190 ºC … +1300 ºC
               Fe-Ko (J típus):   -200 ºC … +1200 ºC
               PtRh-Pt (S típus):     0 ºC … +1700 ºC
Kimenet: analóg DC feszültség/áram vagy RS485.
Táplálás: 5V, 12V, 24V, 48 VDC ±50 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
Modul szélessége: 22,5 mm.

Raktáron!
Nettó ár: 38.400,- Ft
Bruttó ár: 48.768,- Ft

SPAN és OFFSET állítás előlapról; pontosság: 0,3%; válaszidő <70 ms;
Bemenet: 0-60 mV (shunt) és 0-600 VDC;
Kimenet: 0-1/10 V, 0/4-20 mA
Táplálás: 230 VAC
Leválasztás:
Bemenet-Kimenet 3,5 kV (60 s), optikai
Táp-Bemenet 3,5 kV (60 s), galvanikus
Táp-Kimenet 3,5 kV (60 s)
Modul szélessége: 37 mm.

SPAN és OFFSET állítás előlapról; pontosság: 0,3%; válaszidő <70 ms;
Bemenet: 0-60 mV (shunt) és 0-600 VDC;
Kimenet: 0-1/10 V, 0/4-20 mA
Táplálás: 115 VAC
Leválasztás:
Bemenet-Kimenet 3,5 kV (60 s), optikai
Táp-Bemenet 3,5 kV (60 s), galvanikus
Táp-Kimenet 3,5 kV (60 s)
Modul szélessége: 37 mm.

Raktáron!
Nettó ár: 36.900,- Ft
Bruttó ár: 46.863,- Ft

 SPAN és OFFSET állítás előlapról; pontosság: 0,3%; válaszidő <70 ms;
Bemenet: 0-60 mV (shunt) és 0-600 VDC;
Kimenet: 0-1/10 V, 0/4-20 mA
Táplálás: 24 VDC
Leválasztás:
Bemenet-Kimenet 3,5 kV (60 s), optikai
Táp-Bemenet 3,5 kV (60 s), galvanikus
Táp-Kimenet 1 kV (60 s), galvanikus
Modul szélessége: 22,5 mm.

SPAN és OFFSET állítás előlapról; pontosság: 0,3%; válaszidő <70 ms;
Bemenet: mérőcella, 1 mV/V, 2 mV/V és 3 mV/V
Göngyölegsúly korrekció: 50-100 % között
Kimenet: 0-1/10 V, 0/4-20 mA
Táplálás: 230 VAC
Leválasztás:
Bemenet-Kimenet 3,5 kV (60 s), optikai
Táp-Bemenet 3,5 kV (60 s), galvanikus
Táp-Kimenet 3,5 kV (60 s), galvanikus
Modul szélessége: 37 mm.

SPAN és OFFSET állítás előlapról; pontosság: 0,3%; válaszidő <70 ms;
Bemenet: mérőcella, 1 mV/V, 2 mV/V és 3 mV/V
Göngyölegsúly korrekció: 50-100 % között
Kimenet: 0-1/10 V, 0/4-20 mA
Táplálás: 115 VAC
Leválasztás:
Bemenet-Kimenet 3,5 kV (60 s), optikai
Táp-Bemenet 3,5 kV (60 s), galvanikus
Táp-Kimenet 3,5 kV (60 s), galvanikus
Modul szélessége: 37 mm.

SPAN és OFFSET állítás előlapról; pontosság: 0,3%; válaszidő <70 ms;
Bemenet: mérőcella, 1 mV/V, 2 mV/V és 3 mV/V
Göngyölegsúly korrekció: 50-100 % között
Kimenet: 0-1/10 V, 0/4-20 mA
Táplálás: 24 VDC
Leválasztás:
Bemenet-Kimenet 3,5 kV (60 s), optikai
Táp-Bemenet 3,5 kV (60 s), galvanikus
Táp-Kimenet 1 kV (60 s), galvanikus
Modul szélessége: 22,5 mm.

Integrátor
Bemenet: 0-100 mV, 0-1/10/100/650 V
Kimeneti impulzus; 0-10000 imp/s, 0-8790 imp/óra
Kimeneti jel: 24 VDC (@20 mA max.); 100 mA (24 VDC belső táplálással)
Tápfeszültség: 24/48/115/230 VAC (50/60 Hz), 24 VDC
Leválasztás: Bemenet-Kimenet-Táplálás 2 kVeff / 50Hz / perc
Modul szélessége: 45 mm.

DC áram

Bemenet: 0…±5 A-ig, vagy egységjel bemenet (0-20 mA, 4-20 mA)
Kimenet: analóg DC feszültség/áram vagy RS485.
Táplálás: 5V, 12V, 24V, 48 VDC ±50 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
Modul szélessége: 22,5 mm.

SPAN és OFFSET állítás előlapról; pontosság: 0,3%; válaszidő <70 ms;
Bemenet: 0-100 mA..0-5 ADC
Kimenet: 0-1/10 V, 0/4-20 mA
Táplálás: 230 VAC
Leválasztás:
Bemenet-Kimenet 3,5 kV (60 s), optikai
Táp-Bemenet 3,5 kV (60 s), galvanikus
Táp-Kimenet 3,5 kV (60 s), galvanikus
Modul szélessége: 37 mm.

SPAN és OFFSET állítás előlapról; pontosság: 0,3%; válaszidő <70 ms;
Bemenet: 0-100 mA..0-5 ADC
Kimenet: 0-1/10 V, 0/4-20 mA
Táplálás: 115 VAC
Leválasztás:
Bemenet-Kimenet 3,5 kV (60 s), optikai
Táp-Bemenet 3,5 kV (60 s), galvanikus
Táp-Kimenet 3,5 kV (60 s), galvanikus
Modul szélessége: 37 mm.

SPAN és OFFSET állítás előlapról; pontosság: 0,3%; válaszidő <70 ms;
Bemenet: 0-100 mA..0-5 ADC
Kimenet: 0-1/10 V, 0/4-20 mA
Táplálás: 24 VDC
Leválasztás:
Bemenet-Kimenet 3,5 kV (60 s), optikai
Táp-Bemenet 3,5 kV (60 s), galvanikus
Táp-Kimenet 1 kV (60 s), galvanikus
Modul szélessége: 22,5 mm.

Bemenet: 0-5/20/50 mA és 4-20 mA (min. SPAN 10 %).
Kimenet: 0-1/5 V, 1-5 V, ±10 V, 0/1-5 mA, 0-10/20 mA, 4-20 mA
Tápfeszültség: 24/48/115/230 VAC (50/60 Hz), 24 VDC
Leválasztás: Bemenet-Kimenet-Táplálás 2 kVeff / 50Hz / perc
Modul szélessége: 45 mm.

Integrátor
Bemenet: 0-5/20/50 mA; 4-20 mA
Kimeneti impulzus; 0-10000 imp/s, 0-8790 imp/óra
Kimeneti jel: 24 VDC (@20 mA max.); 100 mA (24 VDC belső táplálással)
Tápfeszültség: 24/48/115/230 VAC (50/60 Hz), 24 VDC
Leválasztás: Bemenet-Kimenet-Táplálás 2 kVeff / 50Hz / perc
Modul szélessége: 45 mm.

Teljesítmény

Háromfázisú hatásos teljesítmény (3 vezetékes kiegyenlített)
Bemenetek: 0..5 V-tól 0..600 V-ig és 0-1/5 A (CT); 50 ±1 Hz vagy 60 ±1 Hz
Kimenet: analóg DC feszültség/áram vagy RS485, Modbus RTU
Táplálás: 5V, 12V, 24V, 48 VDC ±50 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
55...264 VAC bemenet esetén külső tápfeszültség nélkül is rendelhető.
Modul szélessége: 35 mm.

Háromfázisú hatásos teljesítmény (4 vezetékes kiegyenlített)
Bemenetek: 0..5 V-tól 0..600 V-ig és 0-1/5 A (CT); 50 ±1 Hz vagy 60 ±1 Hz
Kimenet: analóg DC feszültség/áram vagy RS485, Modbus RTU
Táplálás: 5V, 12V, 24V, 48 VDC ±50 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
55...264 VAC bemenet esetén külső tápfeszültség nélkül is rendelhető.
Modul szélessége: 35 mm.

Háromfázisú hatásos teljesítmény (3 vezetékes kiegyenlítettlen)
Bemenetek: 0..5 V-tól 0..600 V-ig és 0-1/5 A (CT); 50 ±1 Hz vagy 60 ±1 Hz
Kimenet: analóg DC feszültség/áram vagy RS485, Modbus RTU
Táplálás: 5V, 12V, 24V, 48 VDC ±50 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
55...264 VAC bemenet esetén külső tápfeszültség nélkül is rendelhető.
Modul szélessége: 35 mm.

Háromfázisú hatásos teljesítmény (4 vezetékes kiegyenlítettlen)
Bemenetek: 0..5 V-tól 0..600 V-ig és 0-1/5 A (CT); 50 ±1 Hz vagy 60 ±1 Hz
Kimenet: analóg DC feszültség/áram vagy RS485, Modbus RTU
Táplálás: 5V, 12V, 24V, 48 VDC ±50 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
55...264 VAC bemenet esetén külső tápfeszültség nélkül is rendelhető.
Modul szélessége: 35 mm.

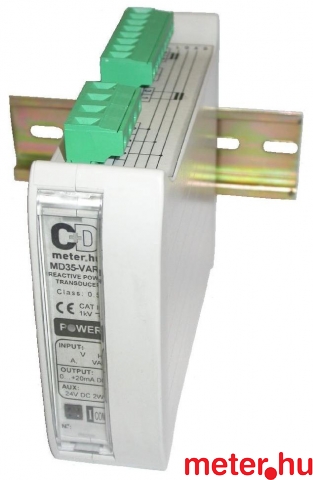

Háromfázisú meddő teljesítmény (3 vezetékes kiegyenlített)
Bemenetek: 0..5 V-tól 0..600 V-ig és 0-1/5 A (CT); 50 ±1 Hz vagy 60 ±1 Hz
Kimenet: analóg DC feszültség/áram vagy RS485, Modbus RTU
Táplálás: 5V, 12V, 24V, 48 VDC ±50 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
55...264 VAC bemenet esetén külső tápfeszültség nélkül is rendelhető.
Modul szélessége: 35 mm.

Háromfázisú meddő teljesítmény (4 vezetékes kiegyenlített)
Bemenetek: 0..5 V-tól 0..600 V-ig és 0-1/5 A (CT); 50 ±1 Hz vagy 60 ±1 Hz
Kimenet: analóg DC feszültség/áram vagy RS485, Modbus RTU
Táplálás: 5V, 12V, 24V, 48 VDC ±50 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
55...264 VAC bemenet esetén külső tápfeszültség nélkül is rendelhető.
Modul szélessége: 35 mm.

Háromfázisú meddő teljesítmény (3 vezetékes kiegyenlítettlen)
Bemenetek: 0..5 V-tól 0..600 V-ig és 0-1/5 A (CT); 50 ±1 Hz vagy 60 ±1 Hz
Kimenet: analóg DC feszültség/áram vagy RS485, Modbus RTU
Táplálás: 5V, 12V, 24V, 48 VDC ±50 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
55...264 VAC bemenet esetén külső tápfeszültség nélkül is rendelhető.
Modul szélessége: 35 mm.

Háromfázisú meddő teljesítmény (4 vezetékes kiegyenlítettlen)
Bemenetek: 0..5 V-tól 0..600 V-ig és 0-1/5 A (CT); 50 ±1 Hz vagy 60 ±1 Hz
Kimenet: analóg DC feszültség/áram vagy RS485, Modbus RTU
Táplálás: 5V, 12V, 24V, 48 VDC ±50 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
55...264 VAC bemenet esetén külső tápfeszültség nélkül is rendelhető.
Modul szélessége: 35 mm.

Háromfázisú látszólagos teljesítmény (3 vezetékes kiegyenlített)
Bemenetek: 0..5 V-tól 0..600 V-ig és 0-1/5 A (CT); 50 ±1 Hz vagy 60 ±1 Hz
Kimenet: analóg DC feszültség/áram vagy RS485, Modbus RTU
Táplálás: 5V, 12V, 24V, 48 VDC ±50 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
55...264 VAC bemenet esetén külső tápfeszültség nélkül is rendelhető.
Modul szélessége: 35 mm.

Háromfázisú látszólagos teljesítmény (4 vezetékes kiegyenlített)
Bemenetek: 0..5 V-tól 0..600 V-ig és 0-1/5 A (CT); 50 ±1 Hz vagy 60 ±1 Hz
Kimenet: analóg DC feszültség/áram vagy RS485, Modbus RTU
Táplálás: 5V, 12V, 24V, 48 VDC ±50 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
55...264 VAC bemenet esetén külső tápfeszültség nélkül is rendelhető.
Modul szélessége: 35 mm.

Háromfázisú látszólagos teljesítmény (3 vezetékes kiegyenlítetlen)
Bemenetek: 0..5 V-tól 0..600 V-ig és 0-1/5 A (CT); 50 ±1 Hz vagy 60 ±1 Hz
Kimenet: analóg DC feszültség/áram vagy RS485, Modbus RTU
Táplálás: 5V, 12V, 24V, 48 VDC ±50 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
55...264 VAC bemenet esetén külső tápfeszültség nélkül is rendelhető.
Modul szélessége: 35 mm.

Háromfázisú látszólagos teljesítmény (4 vezetékes kiegyenlítetlen)
Bemenetek: 0..5 V-tól 0..600 V-ig és 0-1/5 A (CT); 50 ±1 Hz vagy 60 ±1 Hz
Kimenet: analóg DC feszültség/áram vagy RS485, Modbus RTU
Táplálás: 5V, 12V, 24V, 48 VDC ±50 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
55...264 VAC bemenet esetén külső tápfeszültség nélkül is rendelhető.
Modul szélessége: 35 mm.

DC teljesítmény
Bemenetek: ±5 V-tól ±600 V-ig; ±0.040 A-től ±5 A-ig
Kimenet: analóg DC feszültség/áram vagy RS485, Modbus RTU
Táplálás: 5V, 12V, 24V, 48 VDC ±20 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
55...264 VAC bemenet esetén külső tápfeszültség nélkül is rendelhető.
Modul szélessége: 22,5 mm.

Nettó ár: 37.200,- Ft
Bruttó ár: 47.244,- Ft

Egy fázisú hatásos teljesítmény
Bemenetek: 0…5 V-tól 0…600 V-ig és 0…0.015 A-től 0…5 A-ig (45…65 Hz)
Kimenet: analóg DC feszültség/áram vagy RS485.
Táplálás: 5V, 12V, 24V, 48 VDC ±20 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
55...264 VAC bemenet esetén külső tápfeszültség nélkül is rendelhető.
Modul szélessége: 22,5 mm.

Egy fázisú meddő teljesítmény
Bemenetek: 0…5 V-tól 0…600 V-ig és 0…0.015 A-től 0…5 A-ig (45…65 Hz)
Kimenet: analóg DC feszültség/áram vagy RS485, Modbus RTU
Táplálás: 5V, 12V, 24V, 48 VDC ±20 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
55...264 VAC bemenet esetén külső tápfeszültség nélkül is rendelhető.
Modul szélessége: 22,5 mm.

Egy fázisú látszólagos teljesítmény
Bemenetek: 0…5 V-tól 0…600 V-ig és 0…0.015 A-től 0…5 A-ig (45…65 Hz)
Kimenet: analóg DC feszültség/áram vagy RS485, Modbus RTU
Táplálás: 5V, 12V, 24V, 48 VDC ±20 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
55...264 VAC bemenet esetén külső tápfeszültség nélkül is rendelhető.
Modul szélessége: 22,5 mm.

Cos-fi

Egyfázisú cos φ-távadó

Méréstaromány: -0.5…+0.5 (Cap: -60º … Ind: +60º)
Bemenetek: 0…5 V-tól 0…600 V-ig és 0…0.015 A-től 0…5 A-ig (45…65 Hz)
Kimenet: analóg DC feszültség/áram vagy RS485
Táplálás: 5V, 12V, 24V, 48 VDC ±50 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
55...264 VAC bemenet esetén külső tápfeszültség nélkül is rendelhető.
Modul szélessége:
22,5 mm

Fázisszög

Háromfázisú, 3 vagy 4 vezetékes, kiegyenlített hálózatra
Méréstartomány: ± 90 / 180°
Bemenetek: 57,8…600 V, x/1 vagy x/5 A (CT) és 0.5-10 A direkt (50/60/400 Hz).
Működési tartomány: 15-125 % Un, illetve segédtáp nélküli kivitelnél: 75…125 % Un
Kimenet: 0-1/5/10/20 mA, 4-20mA, 0-5/10 V, 1-5 V
Táplálás: 115/230/400 VAC (+25% / 45-65 Hz; <2VA), illetve 24/48/110 VDC (+20% / galvanikus leválasztással / 3 W)
Modul szélessége: 100 mm.

Frekvencia

Frekvencia

Bemenet: 16…400 Hz (10…600 VAC)
Kimenet: analóg DC feszültség/áram vagy RS485.
Táplálás: 5V, 12V, 24V, 48 VDC ±50 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
55...264 VAC bemenet esetén külső tápfeszültség nélkül is rendelhető.
Modul szélessége: 22,5 mm.

SPAN és OFFSET állítás előlapról; pontosság: 0,2%; válaszidő <70 ms;
Méréstartomány: 0-20 Hz...0-60 kHz
Bemenet: NPN, PNP, NAMUR,  Pick-Up (<24 VAC) és <200 VAC
Kimenet: 0-1/10 V, 0/4-20 mA
Táplálás: 230 VAC
Leválasztás:
Bemenet-Kimenet 3,5 kV (60 s), optikai
Táp-Bemenet 3,5 kV (60 s), galvanikus
Táp-Kimenet 3,5 kV (60 s), galvanikus
Modul szélessége: 37 mm

SPAN és OFFSET állítás előlapról; pontosság: 0,2%; válaszidő <70 ms;
Méréstartomány: 0-20 Hz...0-60 kHz
Bemenet: NPN, PNP, NAMUR,  Pick-Up (<24 VAC) és <200 VAC
Kimenet: 0-1/10 V, 0/4-20 mA
Táplálás: 115 VAC
Leválasztás:
Bemenet-Kimenet 3,5 kV (60 s), optikai
Táp-Bemenet 3,5 kV (60 s), galvanikus
Táp-Kimenet 3,5 kV (60 s), galvanikus
Modul szélessége: 37 mm

SPAN és OFFSET állítás előlapról; pontosság: 0,2%; válaszidő <70 ms;
Méréstartomány: 0-20 Hz...0-60 kHz
Bemenet: NPN, PNP, NAMUR,  Pick-Up (<24 VAC) és <200 VAC
Kimenet: 0-1/10 V, 0/4-20 mA
Táplálás: 24 VDC
Leválasztás:
Bemenet-Kimenet 3,5 kV (60 s), optikai
Táp-Bemenet 3,5 kV (60 s), galvanikus
Táp-Kimenet 1 kV (60 s), galvanikus
Modul szélessége: 22,5 mm

Impulzus

A távadó a bemenetére érkező impulzus jelek számával arányos analóg DC feszültség/áram vagy digitális RS485
kimeneti jelet ad. A bemenet kapcsolóval vagy feszültség jellel vezérelhető.

Méréstartomány: 0…9999 vagy 0…59999 impulzus
Bemenet: kontaktus <1.5 kohm (zár) és >15 kohm (nyit);
impulzus <1.2 V és >3.8 V, max. 50 VDC
Impulzus számlálási sebesség: max 10 impulzus/s
Impulzus szélesség: min. 1 ms
Kimenet: analóg DC feszültség/áram vagy RS485.
Táplálás: 5V, 12V, 24V, 48 VDC ±50 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
Modul szélessége: 22,5 mm.

Multifunkciós
Raktáron!
Nettó ár: 39.000,- Ft
Bruttó ár: 49.530,- Ft

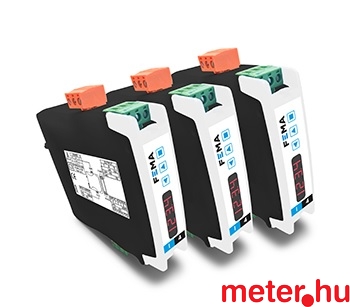

Leválasztott, DIN sínre szerelhető univerzális mérőátalakító, nyomógombokkal programozható paraméterekkel.
Bemenet típusok:

  • 4...20 mA, 0...10 VDC
  • ellenállás, potenciométer
  • hőelemek (J, K, N, E, T, R és S típusok)
  • Pt100, Pt500, Pt1000, Ni100, Ni1000
  • NTC

Kimenetek:

  • 4...20 mA (aktív/passzív)
  • 0...10 VDC

Tápfeszültség: 18...265 V AC/DC



Raktáron!
Nettó ár: 43.530,- Ft
Bruttó ár: 55.283,- Ft

Áramváltókkal kombinált C-Tran 3-fázisú multifunkciós távadó, két RS485 kimenettel.
Fő kimenet (Port 2) számítógép, PLC, RTU, adatgyűjtő stb. csatlakoztatására alkalmas. A Port 1 kimenetre csatlakoztatható az M850-LCM kijelzőegység. MODBUS protokollal dolgozó fő kimeneten kiolvashatóak a mért adatok, valamint paraméterezhető a távadó. A Port 1 kimeneten rögzített adatformátumban kiolvashatóak a mért adatok, illetve a távadó működési paraméterei.
Rendelhető áramváló méréshatárok:
100 A, 125 A, 150 A, 160 A, 200 A, és 250 A

Alapkivitel: segédtáp nélkül (a mért hálózatból veszi a tápfeszültséget, max. 440 VAC)
Rendelhető táplálások: 100...440 VAC és 100...420 VDC, vagy 19...69 VDC

Rendelhető: M850-LCM, előlapra szerelhető multifunkciós kijelző, mely használható Master / Slave készülékként is hálózatban ( 1 kijelző max. 32 db C-Tran készülékhez), illetve egyedileg is.

Nettó ár: 37.730,- Ft
Bruttó ár: 47.917,- Ft

1- és 3-fázisú multifunkciós távadó, RS485 kimenettel számítógép, PLC, RTU, adatgyűjtő stb. csatlakoztatására alkalmas. 32 készülék  kapcsolható hálózatba. MODBUS protokollal programozási lehetőség: CT és VT áttételek, impulzus és relé. Univerzális, AC és DC táplálási lehetőség.

Táplálások: 100...440 VAC és 100...420 VDC; 45...65Hz (<10VA)

Rendelhető opciók: relé kimenet, 400 Hz-es hálózatra illesztés, DC mérés és 19...69 VDC táplálás

DC bemenetű multifunkciós távadó, RS485 kimenettel számítógép, PLC, RTU, adatgyűjtő stb. csatlakoztatására alkalmas. 32 készülék  kapcsolható hálózatba. MODBUS protokollal programozási lehetőség. Univerzális, AC és DC táplálási lehetőség.

Táplálások: 100...440 VAC és 100...420 VDC; 45...65Hz (<10VA)

Rendelhető opciók: relé kimenet, 19...69 VDC táplálás

Ellenállás
Raktáron!
Nettó ár: 39.000,- Ft
Bruttó ár: 49.530,- Ft

Leválasztott, DIN sínre szerelhető univerzális mérőátalakító, nyomógombokkal programozható paraméterekkel.
Bemenet típusok:

  • 4...20 mA, 0...10 VDC
  • ellenállás, potenciométer
  • hőelemek (J, K, N, E, T, R és S típusok)
  • Pt100, Pt500, Pt1000, Ni100, Ni1000
  • NTC

Kimenetek:

  • 4...20 mA (aktív/passzív)
  • 0...10 VDC

Tápfeszültség: 18...265 V AC/DC



Bemenet: Pt100, -200 ºC … +850 ºC (4-vezetékes)
Kimenet: analóg DC feszültség/áram vagy RS485
Táplálás: 5V, 12V, 24V, 48 VDC ±50 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
Modul szélessége: 22,5 mm.

Bemenet: 0…100 Ω-tól 0…100 kΩ-ig (4-vezetékes)
Kimenet: analóg DC feszültség/áram vagy RS485
Táplálás: 5V, 12V, 24V, 48 VDC ±50 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
Modul szélessége: 22,5 mm.

Bemenet: Potencióméter, 0…100 Ω-tól 0…100 kΩ-ig
Kimenet: analóg DC feszültség/áram vagy RS485
Táplálás: 5V, 12V, 24V, 48 VDC ±50 % (konverter), 55…264 V, 47…440 Hz, és 72…370 V DC (konverter)
Modul szélessége: 22,5 mm

SPAN és OFFSET állítás előlapról; pontosság: 0,2%; válaszidő <70 ms;
Bemenet: 750 Ω - 10 kΩ
Kimenet: 0-1/10 V, 0/4-20 mA
Táplálás: 115 VAC
Leválasztás:
Bemenet-Kimenet 3,5 kV (60 s), optikai
Táp-Bemenet 3,5 kV (60 s), galvanikus
Táp-Kimenet 3,5 kV (60 s), galvanikus
Modul szélessége: 37 mm.

Nettó ár: 45.800,- Ft
Bruttó ár: 58.166,- Ft

SPAN és OFFSET állítás előlapról; pontosság: 0,2%; válaszidő <70 ms;
Bemenet: 750 Ω - 10 kΩ
Kimenet: 0-1/10 V, 0/4-20 mA
Táplálás: 24 VDC
Leválasztás:
Bemenet-Kimenet 3,5 kV (60 s), optikai
Táp-Bemenet 3,5 kV (60 s), galvanikus
Táp-Kimenet 1 kV (60 s), galvanikus
Modul szélessége: 22,5 mm.

Bemenet: potenciométer 0-20 kΩ vagy rendelésre (max. 50 kΩ)
Kimenet: 0-1/5/10/20 mA, 4-20 mA, 0-5/10 V, 1-5 V
Tápfeszültségek: 115/230/400 VAC (+25% / 45-65 Hz; <2VA), illetve 24/48/110 VDC (+20% / galvanikus leválasztással / 3 W)
Leválasztás:
Kimenet-Bemenet: NINCS
Táplálás (DC): galvanikus
Modul szélessége: 55 mm.

Bemenet: helyzetjelző, potenciométer 0-20 kΩ vagy rendelésre (max. 50 kΩ)
Kimenet: 0-1/5/10/20 mA, 4-20 mA, 0-5/10 V, 1-5 V
Tápfeszültségek: 115/230/400 VAC (+25% / 45-65 Hz; <2VA), illetve 24/48/110 VDC (+20% / galvanikus leválasztással / 3 W)
Leválasztás:
Kimenet-Bemenet: NINCS
Táplálás (DC): galvanikus
Modul szélessége: 55 mm.

Leválasztó
Raktáron!

SPAN és OFFSET állítás előlapról; pontosság: 0,2%; válaszidő <70 ms;
Bemenet: 0/4-20 mA, 0-1/5 mA, 0-10/50 mA,  0-1/10 VDC.
Kimenet: 0-1/10 V, 0/4-20 mA
Táplálás: 24 VDC
Leválasztás:
Bemenet-Kimenet 3,5 kV (60 s), optikai
Táp-Bemenet 3,5 kV (60 s), galvanikus
Táp-Kimenet 1 kV (60 s), galvanikus
Modul szélessége: 37 mm.

Segédtáp nélüli kivitel
Bemenet: 0-50 mA; Kimenet: 0-50 mA; 1/1 aránnyal
Leválasztás: 2 kVeff / 50Hz / 1 perc
Modul szélessége: 22,5 mm.

Nettó ár: 76.970,- Ft
Bruttó ár: 97.752,- Ft

Bemenet: 0-10 V, 0/4-20 mA (előlapról állítható)
Kimenet: 0-10 V, 0/4-20 mA (előlapról állítható)
Táplálás: 12-24 V AC/DC ±10%
3 irányú leválasztás: 3 kV, 50 Hz, 1 perc
Modul szélessége: 35 mm.
